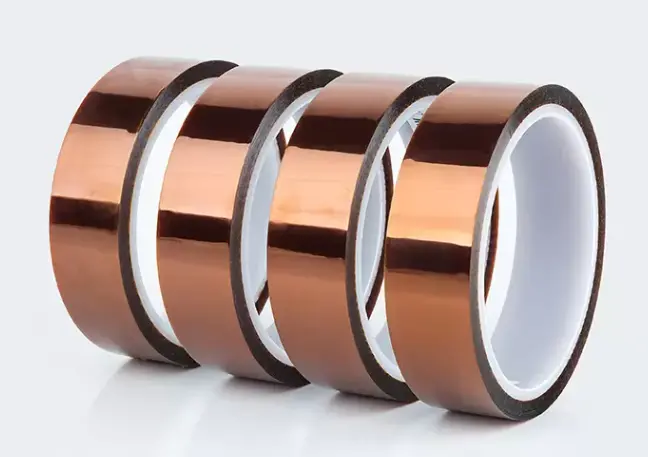

حيث يتناسب الشريط اللاصق مع تصنيع بطاريات الليثيوم

يتم استخدام الشريط اللاصق في عدة نقاط في تصنيع بطاريات الليثيوم، ولكن نادرًا ما يتم استخدامه ببساطة "للصق شيء ما معًا". في خلية البطارية أو العبوة، قد يوفر الشريط العزل الكهربائي، أو التثبيت المؤقت، أو حماية الحواف، أو تحديد موضع المكونات، أو تثبيط اللهب، أو الحماية من التلف الميكانيكي. ولذلك يعتمد الشريط الصحيح على ما تحاول العملية التحكم فيه.

بالنسبة لمصنعي البطاريات، السؤال الأكثر فائدة ليس ما هو الشريط الذي يحتوي على أقوى مادة لاصقة. إنه المكان الذي سيتم فيه تطبيق الشريط، وما الذي سيتصل به، والمدة التي يجب أن يبقى فيها في مكانه، وما هي الظروف التي يجب أن يتحملها أثناء التجميع والتشغيل.

للشريط اللاصق وظائف مختلفة في مراحل البطارية المختلفة

يتضمن إنتاج البطاريات سلسلة من العمليات التي يتم فيها التعامل مع المواد، وتجميعها، وضغطها، ولحامها، وعزلها، وتعبئتها. تتغير متطلبات الشريط وفقًا لذلك. قد تكون المادة التي تعمل بشكل جيد لتثبيت المكونات المؤقتة غير مناسبة للعزل الكهربائي، في حين قد يكون الشريط العازل ذو درجة الحرارة العالية غير ضروري لخطوة تحديد المواقع منخفضة الضغط.

يمكن تجميع التطبيقات الرئيسية في أربع وظائف: التثبيت وتحديد المواقع، والعزل الكهربائي، والحماية، والتحكم في العمليات.

هذا التمييز مهم لأن شريط تصنيع البطارية يتعرض لضغوط مختلفة جدًا اعتمادًا على موقعه. قد يحتاج الشريط المطبق قبل اللحام إلى تحمل الحرارة الناتجة عن العملية، في حين أن الشريط المستخدم بعد تجميع الخلية قد يحتاج في المقام الأول إلى الحفاظ على العزل دون تغيير.

يعد عزل علامات التبويب أحد أكثر تطبيقات الأشرطة أهمية

تعتبر علامة تبويب القطب الكهربائي منطقة حساسة بشكل خاص لأنها تخلق انتقالًا مباشرًا بين البنية الكهربائية الداخلية للخلية ونقطة الاتصال الخارجية. يجب أن يوفر الشريط المحيط بهذه المنطقة العزل دون التدخل في وضع علامة التبويب أو اللحام أو التجميع اللاحق.

يتم اختيار شريط العزل Tab بشكل شائع لمزيجه من الأداء العازل، وثبات الأبعاد، والالتصاق، ومقاومة الظروف التي تتم مواجهتها أثناء تجميع الخلايا. يمكن أن تنتقل المادة اللاصقة اللينة بشكل مفرط تحت الضغط، في حين أن الجزء الخلفي شديد الصلابة قد لا يتوافق بشكل جيد حول هندسة اللسان.

بالنسبة لتطبيقات بطاريات الليثيوم، يجب على الشركات المصنعة تقييم ما يلي:

• قوة العزل الكهربائي وموثوقية العزل عند الجهد المطلوب.
• السلوك اللاصق حول الألسنة المعدنية والأسطح المطلية والمواد المجاورة للفاصل.
• مقاومة الحرارة والتعرض للكهارل والحركة الميكانيكية عند الاقتضاء.

الهدف ليس مجرد إنشاء طبقة عازلة أكثر سمكًا. يمكن أن يؤدي الشريط الذي يصعب وضعه بدقة إلى ظهور تجاعيد أو حواف مكشوفة أو تداخل مواد غير ضرورية، وكل ذلك يؤدي إلى تعقيد عملية التجميع الآلي.

بالنسبة للتطبيقات التي تتطلب أبعادًا مخصصة أو مجموعات مواد، يمكن تطوير شريط العزل المخصص حسب هندسة علامة التبويب وطريقة الإنتاج بدلاً من إجبار اللفة القياسية على عملية لم يتم تصميمها من أجلها.

يساعد شريط تثبيت الخلية على التحكم في الحركة أثناء التجميع

تحتوي خلايا البطارية على مكونات يجب أن تظل في موضعها بدقة قبل أن يوفر الهيكل المحيط دعمًا ميكانيكيًا دائمًا. يمكن استخدام الشريط للتثبيت المؤقت، وتحديد موضع المكونات، وتأمين الطبقات أثناء التجميع.

وهذا مهم بشكل خاص عندما يجب أن يبقى أحد المكونات في موضعه أثناء إجراء عملية تصنيع أخرى. يحتاج الشريط إلى ما يكفي من المعالجة الأولية لمنع الحركة، ولكن الالتصاق المفرط يمكن أن يخلق مشاكل عندما تحتاج المكونات إلى إعادة وضعها أو عندما تكون إزالة الشريط جزءًا من العملية.

يجب أن يأخذ الاختيار العملي في الاعتبار ثلاث خصائص لاصقة منفصلة:

1. المسار الأولي - مدى سرعة إمساك الشريط بالركيزة بعد التطبيق.
2. القدرة القابضة – سواء استمرت في مقاومة الحركة أثناء التجميع.
3. سلوك الإزالة - سواء كان يترك بقايا لاصقة أو يلحق الضرر بالسطح.

هذه الخصائص ليست قابلة للتبديل. قد يظل أداء الشريط ذو الالتصاق العالي جدًا ضعيفًا إذا لم يوفر قوة تثبيت كافية تحت اتجاه الحمل الفعلي.

بالنسبة للتجميع الآلي للبطارية، غالبًا ما يكون الاتساق أكثر أهمية من تحقيق أعلى رقم التصاق ممكن. يمكن أن تؤثر الاختلافات في الطلاء اللاصق أو سُمك الغطاء الخلفي أو خصائص الإطلاق على مدى موثوقية تغذية الشريط وتطبيقه من لفة إلى لفة.

يتطلب عزل البطارية أكثر من مجرد دعامة غير موصلة للكهرباء

يعد العزل الكهربائي أحد أهم أدوار الشريط اللاصق في صناعة البطاريات. ومع ذلك، فإن مجرد اختيار شريط مصنوع من مادة عازلة كهربائيًا لا يضمن أداءً موثوقًا به في تطبيق البطارية.

بناء الشريط الكامل مهم. تساهم المواد الداعمة ونظام اللصق والسمك وقوة العزل الكهربائي واستقرار الأبعاد ومقاومة البيئة المحيطة في أداء العزل.

على سبيل المثال، قد يكون للشريط قوة عازلة ممتازة في ظل ظروف المختبر ولكن أداءه ضعيف إذا أصبح اللاصق الخاص به أكثر ليونة في درجة حرارة العملية أو إذا تمدد الجزء الخلفي أثناء التطبيق. وبالمثل، فإن الشريط القوي ميكانيكيًا ليس بالضرورة هو الخيار الأفضل عندما يتطلب التطبيق عزلًا دقيقًا حول مكون صغير.

مطابقة الشريط العازل لهيكل البطارية

تخلق مكونات البطارية المختلفة تحديات عزل مختلفة. قد تتطلب علامات التبويب وأشرطة التوصيل وأسطح الخلايا والمحطات الطرفية وهياكل الوحدات إنشاءات شريطية مختلفة.

ولهذا السبب يجب تقييم شريط تثبيت نهاية البطارية والإنشاءات الأخرى الخاصة بالبطارية كجزء من التصميم الكهربائي والميكانيكي الكامل بدلاً من التعامل معها كمواد استهلاكية عامة.

يحمي شريط إنهاء البطارية المناطق التي تحتاج إلى عزل متحكم فيه

غالبًا ما تتطلب مناطق الإنهاء مزيجًا من التثبيت والعزل. يمكن أن يساعد الشريط في تأمين نهاية طبقة التغليف، أو حماية الانتقال المكشوف، أو منع الحركة عند نقطة الإنهاء.

يجب أن تحافظ المادة اللاصقة على اتصال كافٍ دون الضغط بشكل مفرط أثناء اللف أو الضغط أو التعامل. يجب أيضًا أن يظل الجزء الخلفي ثابتًا بدرجة كافية حتى لا يتقلص الشريط أو ينقسم أو يكشف المادة الأساسية.

بالنسبة للشركات المصنعة التي تعمل بتنسيقات خلايا مختلفة، قد يلزم تخصيص شريط إنهاء البطارية من حيث العرض والسمك وقوة اللصق وأداء درجة الحرارة. الشريط الضيق الذي يعمل بشكل جيد على تصميم خلية واحدة قد لا يوفر تداخلاً كافيًا مع تصميم آخر.

ولذلك يجب أن يبدأ الاختيار بهندسة الإنهاء وطريقة التجميع بدلاً من فئة الشريط وحدها.

تصبح مثبطات اللهب أكثر أهمية على مستوى الوحدة والحزمة

عندما تصبح أنظمة البطاريات أكبر، يمكن استخدام الشريط حول المكونات التي يكون فيها أداء مثبطات اللهب جزءًا مهمًا من استراتيجية السلامة الشاملة. وهذا مهم بشكل خاص عند وضع الشريط بالقرب من التوصيلات الكهربائية أو الهياكل العازلة أو المناطق التي قد تتراكم فيها الحرارة.

لا ينبغي اختيار شريط البطارية المثبط للهب فقط لأن وصف المنتج يحتوي على الكلمات "مثبطات اللهب". يجب على المشترين التحقق من معيار الاختبار المطبق والبناء والسمك والشهادة الفعلية أو وثائق الاختبار.

هناك أيضًا فرق بين مثبطات اللهب والمقاومة الحرارية. يمكن للشريط أن يقاوم درجات الحرارة المرتفعة دون أن يوفر بالضرورة سلوك اللهب المطلوب، وقد لا تزال هناك قيود على البناء المثبط للهب عند درجات حرارة التشغيل المستمرة العالية.

ولهذا السبب، يجب على الشركات المصنعة للبطاريات تحديد المتطلبات من حيث التطبيق الفعلي: التعرض لدرجة الحرارة، وسلوك الإشعال، والعزل الكهربائي، وثبات المادة اللاصقة، ومدة التعرض.

التوافق مع المواد اللاصقة مهم حول مواد البطارية

يقدم تصنيع البطاريات مجموعة واسعة من المواد مقارنة بالعديد من تطبيقات التجميع التقليدية. اعتمادًا على الخلية والعملية، قد يتصل الشريط بالمعادن أو الرقائق المطلية أو البوليمرات أو الأفلام العازلة أو الأسطح المطلية أو غيرها من المواد المدعومة بمادة لاصقة.

الشريط الذي يرتبط بقوة بركيزة واحدة يمكن أن يتصرف بشكل مختلف تمامًا على ركيزة أخرى. تؤثر طاقة السطح والنظافة وحالة الطلاء والخشونة والضغط أثناء التطبيق على الرابطة النهائية.

وهذا مهم بشكل خاص عند وضع الشريط اللاصق على الأسطح التي قد تحمل آثار زيوت المعالجة أو التلوث. في الإنتاج، يمكن أن يؤدي إعداد السطح غير المتسق إلى حدوث المزيد من حالات الفشل مقارنة بالفرق المتواضع في قوة اللصق الاسمية.

للتحقق من صحة الإنتاج، يجب على الشركات المصنعة اختبار الشريط على الركيزة الفعلية وتحت ظروف العملية الفعلية، بما في ذلك ضغط التطبيق ودرجة الحرارة ووقت المكوث ومتطلبات الإزالة.

يجب اختبار التعرض للإلكتروليت والحرارة قبل الإنتاج

يمكن لبيئات البطارية تعريض المواد لظروف لا تمثلها تطبيقات الأشرطة العادية. إذا تم وضع الشريط في مكان قد يواجه فيه إلكتروليتًا أو درجات حرارة مرتفعة أو ضغطًا أو تلامسًا طويلًا مع المواد المجاورة، يصبح اختبار التوافق مهمًا.

والسؤال ليس ببساطة ما إذا كان الشريط سيظل متصلاً فعليًا أم لا. يجب على المهندسين أيضًا البحث عن:

• تليين اللاصق أو الهجرة.
• فقدان الالتصاق بعد الشيخوخة الحرارية.
• انكماش أو تغيير الأبعاد في الدعم.
• رفع الحافة بعد التعرض لفترة طويلة.
• التغييرات في أداء العزل.

بالنسبة لتصميم البطارية الجديد، يمكن أن يكشف الاختبار المتسارع عن أوضاع الفشل قبل أن يدخل الشريط إلى مرحلة الإنتاج الضخم. يعد هذا ذا قيمة خاصة عندما يكون من الصعب استبدال الشريط بعد تجميع الخلية أو الوحدة.

يعتمد الشريط المناسب على العملية، وليس فقط على نوع البطارية

من الأخطاء الشائعة في الشراء تحديد "شريط بطارية" واحد لخط الإنتاج بأكمله. قد تستخدم الخلية الأسطوانية والخلية الحقيبةية والخلية المنشورية الشريط بشكل مختلف، وحتى منتجين يستخدمان نفس تنسيق الخلية يمكن أن يكون لهما متطلبات مختلفة بسبب عمليات التجميع الخاصة بهما.

الأسلوب الأفضل هو تحديد متطلبات الشريط لكل عملية تصنيع.

على سبيل المثال، قد تحتاج الشركة المصنعة للخلية إلى شريط تورم البطارية لمرحلة واحدة، وشريط عزل مخصص حول علامات التبويب، وشريط تثبيت منفصل لتحديد المواقع مؤقتًا. يمكن تصنيف جميع المنتجات على نطاق واسع كأشرطة لاصقة للبطاريات، ولكن متطلبات أدائها ليست واحدة.

وينطبق نفس المبدأ على أنظمة تخزين الطاقة. لا ينبغي نقل الشريط الذي تم اختياره لبطارية استهلاكية مدمجة تلقائيًا إلى وحدة تخزين الطاقة الصناعية دون التحقق من صحته.

ما الذي يجب على مشتري شريط البطارية طلبه من المورد

تكون الوثائق الفنية أكثر فائدة عندما تعكس متطلبات الإنتاج الفعلية. بدلاً من طلب كتالوج المنتجات فقط، يمكن لمصنعي البطاريات تزويد المورد بتفاصيل التطبيق وطلب توصية بناءً على تلك الشروط.

يجب أن يتضمن الاستفسار الفني المفيد ما يلي:

1. موقع الركيزة والتطبيق - مثل شريط الألومنيوم، أو فيلم البوليمر، أو غلاف الخلية، أو شريط التوصيل، أو مكون الوحدة.
2. ظروف العملية - درجة حرارة التطبيق، الضغط، اللف، الضغط، اللحام، أو ظروف المعالجة.
3. متطلبات الأداء - جهد العزل، ومقاومة درجات الحرارة، وتثبيط اللهب، والالتصاق، والبقايا، وعمر الخدمة المتوقع.

يجب أن يكون المورد بعد ذلك قادرًا على تقديم البيانات الفنية التي تغطي السُمك والمواد الداعمة ونوع المادة اللاصقة والالتصاق وقوة الشد والأداء العازل ونطاق درجة الحرارة ووثائق الامتثال ذات الصلة.

بالنسبة للمصنعين الذين يستوردون من الصين، فإن العمل مباشرة مع الشركة المصنعة لشريط البطارية  يمكن أن يجعل التخصيص أسهل عندما لا تتطابق أبعاد الشريط القياسية مع عملية الإنتاج.

لماذا يجب التحقق من صحة اختيار الشريط قبل الإنتاج الضخم

يعتبر الشريط غير مكلف مقارنة بالبطارية نفسها، لكن فشل الشريط يمكن أن يكون له عواقب تتجاوز بكثير تكلفة اللفة. يمكن أن يؤدي سوء الالتصاق إلى الحركة أثناء التجميع. العزل غير الكافي يمكن أن يخلق مخاطر كهربائية. يمكن أن تؤدي هجرة المواد اللاصقة إلى تلويث المكونات المجاورة. يمكن أن يؤدي عدم استقرار الأبعاد إلى حدوث مشكلات في التطبيق الآلي.

ولهذا السبب، ينبغي التعامل مع تأهيل الشريط باعتباره عملية التحقق من صحة المواد وليس قرار شراء بسيط.

يجب أن يقوم برنامج التحقق العملي بمقارنة الأشرطة المرشحة في ظل الظروف التي سيواجهونها بالفعل. ينبغي النظر في التصاق التقشير، وقوة التحمل، وأداء العزل، والتعرض لدرجة الحرارة، والبقايا، واستقرار الأبعاد، والتوافق مع الركيزة معًا.

وبالتالي فإن الشريط اللاصق الأفضل للبطارية ليس بالضرورة الخيار الأقوى أو الأكثر سمكًا. إن البناء هو الذي يوفر الوظيفة المطلوبة دون خلق مشاكل في أي مكان آخر في عملية التصنيع. عندما يتم اختيار الشريط وفقًا لهيكل البطارية الدقيق وخطوة الإنتاج، فإنه يصبح جزءًا يتم التحكم فيه من نظام التصنيع وليس فكرة لاحقة.
